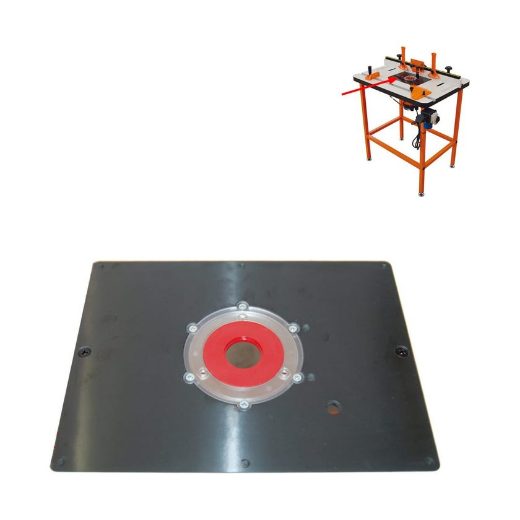

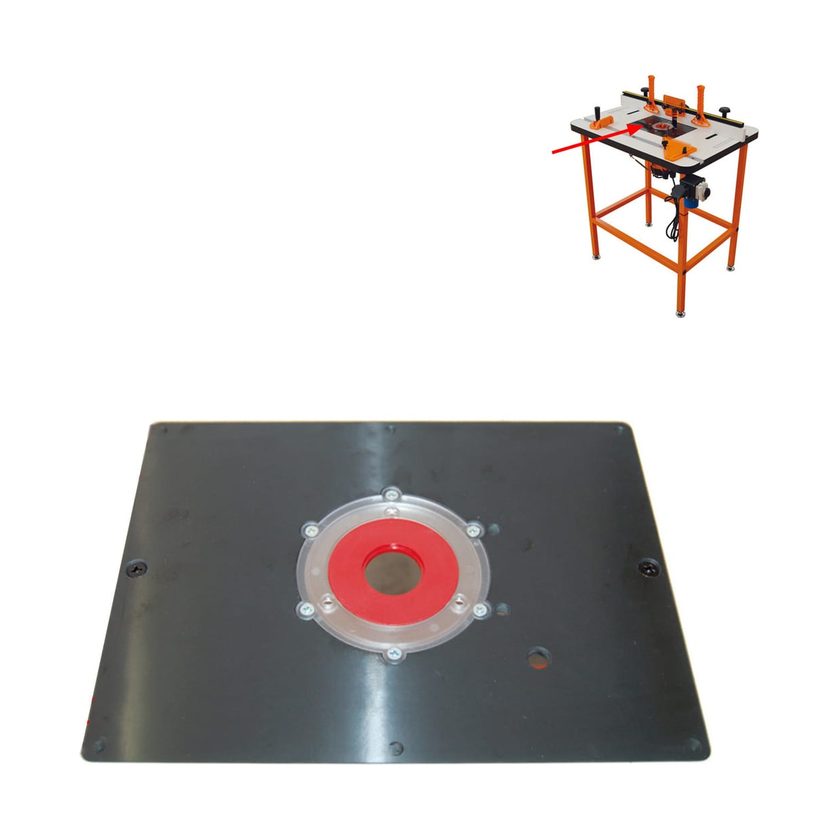

De CMT Inlegplaat met inlegringen is een onderdeel dat past in de CMT freestafel 999.110.00. Het is het vlakke middendeel van de tafel, precies rond de frees, met een set inlegringen die je in de plaat legt. Zo pas je de grootte van de opening rond de frees aan het gereedschap dat je gebruikt.
Wat het is en hoe het werkt
In een freestafel steekt de frees door een opening in het tafelblad omhoog. Hoe kleiner die opening rond de frees, hoe beter je werkstuk wordt ondersteund en hoe minder ruimte er is waar spanen en stof in verdwijnen. Omdat je met verschillende diameters frezen werkt, kun je niet met één vaste opening toe. Daarom heeft de inlegplaat losse inlegringen: je kiest de ring waarvan de opening net iets groter is dan de frees, en legt die in de plaat. Bij een grote frees haal je een ring weg of gebruik je de grootste opening.
Zo hou je de spleet rond de frees steeds zo klein mogelijk, wat een net en veilig freesresultaat geeft.
Twee uitvoeringen
Van dit onderdeel bestaan twee varianten die bij verschillende machines horen:
- Uitvoering mét montagegaten — voorzien voor de bovenfreesmachine CMT7E, zodat de motor onder de tafel op de juiste plaats vastzit.
- Uitvoering zonder montagegaten (type BF/3) — bedoeld voor andere bovenfreesmachines dan de CMT7E; hier boor je de bevestigingsgaten zelf op de maat van jouw machine.
Waarvoor je het gebruikt
Je gebruikt deze inlegplaat als vervanging of als extra plaat voor je CMT freestafel 999.110.00. Handig als de originele plaat versleten of beschadigd is, of als je een tweede plaat klaar wilt hebben. De meegeleverde inlegringen zorgen dat je de tafel snel aanpast aan het freeswerk dat voor je ligt.
Zo kies je de juiste
Ga eerst na welke bovenfreesmachine je onder de tafel monteert. Werk je met de CMT7E, kies dan de plaat mét montagegaten. Gebruik je een andere machine, dan neem je de uitvoering zonder gaten (type BF/3) en breng je de gaten zelf aan. Controleer bij twijfel altijd of het onderdeel bij jouw freestafel 999.110.00 hoort.
