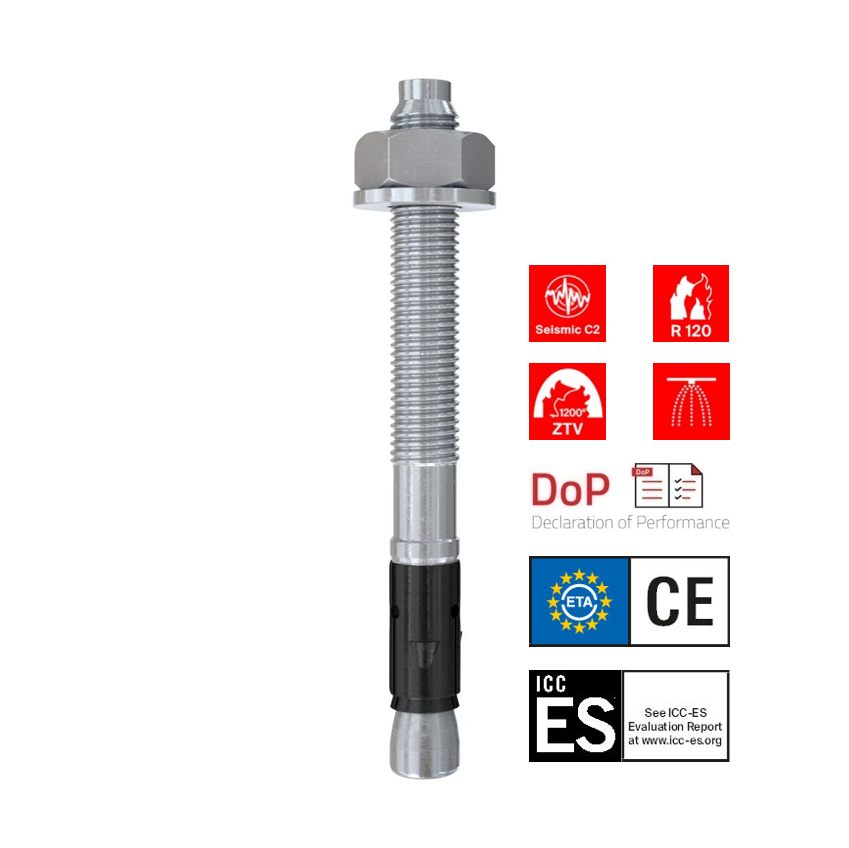

Fischer doorsteekanker FAZ II elektrolytisch verzinkt staal

De ankerbout voor de allerzwaarste eisen in beton. Sterk en flexibel.

• Met spreidclip voor het hoogste draagvermogen: daardoor zijn minder bevestigingspunten en kleinere ankerplaten nodig. Dit bespaart tijd en kosten.
• Minimale aandraaislip. Eenvoudige montage reduceert tijd en krachtsinspanning.
• Met goedkeuring voor gescheurd beton en brandkeuring: maximale veiligheid.
• Uiterst geschikt voor grote diktes van de montagestukken.

Voordelen

• Volgens de nieuwe beoordeling (ETA) wordt de trekkracht aanmerkelijk vergroot. Daardoor zijn minder ankers noodzakelijk.
• De variabele verankeringsdiepten bij de maten M8 tot M16 maken voor het eerste een op de millimeter nauwkeurige aanpassing aan de lasten mogelijk.
• De uitvoering met dopmoer biedt een optisch mooie verankering en beschermt op grond van de ronde vorm tevens voor verwondingen.
• Het eerste doorsteekanker M6 met een ETA-beoordeling optie 1, voor veilige en goedgekeurde verankeringen.
• De internationale goedkeuringen garanderen optimale veiligheid en de beste prestaties.

Toepassingen

• Stalen constructies
• Leuningen
• Consoles
• Ladders
• Kabelgoten
• Machines
• Trappen
• Hekwerk
• Gevelsystemen
• Houtconstructies

Bouwmaterialen

Goedgekeurd voor:

• Beton C20/25 tot C50/60, gescheurd en ongescheurd

Tevens geschikt voor:

• Beton C12/15
• Beton C80/95 (classificatie beschikbaar)

De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.

Goedkeuring

• ETA-05/0069
• DoP No. 0009
• DoP No. 0081
• DoP No. 0121
• DoP No. 0756-CPD-0062
• ESR-2948

Functie

• De FAZ II is geschikt voor doorsteek- en voorsteekmontage; ook geschikt voor afstandsmontage onder bepaalde voorwaarden.
• Plaats voorafgaand aan montage de zeskantmoer in de optimale positie (de insteekpen steekt ca. 3 mm uit de zeskantmoer).
• Bij het aanbrengen van koppel wordt de conubout in de spreidingsklem getrokken, waardoor deze tegen de boorgatwand wordt geklemd.
• Het kopreliëf maakt een eenvoudig gebruik van het anker mogelijk.
• Bij een serie-installatie raden we het gebruik aan van het FABS ankerbout montagehulpstuk.
