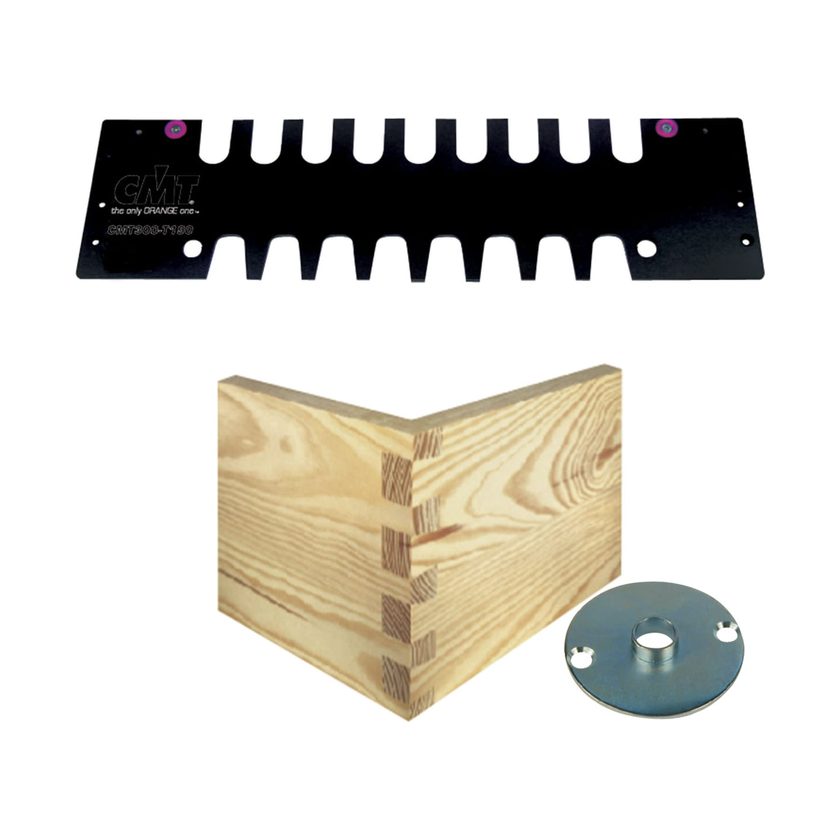

De CMT Open zwaluwstaart zwaluwstaartmal is een frees-sjabloon (jig) waarmee je zwaluwstaartverbindingen frees op een nauwkeurige, herhaalbare manier. Je gebruikt de mal samen met een bovenfrees en een zwaluwstaartfrees om de karakteristieke wigvormige pennen en gaten uit te frezen die samen een sterke, formvaste hoekverbinding vormen.
Wat de mal doet en hoe hij werkt
Een zwaluwstaartverbinding dankt zijn stevigheid aan de trapeziumvorm van de pennen: die haken mechanisch in elkaar, zodat de verbinding ook zonder lijm nauwelijks uit elkaar te trekken is. Om die vorm zuiver en steeds gelijk te frezen, geleid de mal je bovenfrees langs vaste geleidingen. De frees volgt het patroon van het sjabloon en zet dat exact over op je werkstuk.
Bij het open type staan de zwaluwstaarten aan de rand open, waardoor je het patroon en de breedte van de verbinding zelf kunt bepalen. Zo maak je verbindingen op maat van jouw werkstuk, in plaats van een vast, vooraf bepaald raster. Je frees de delen zo dat pen en gat precies in elkaar passen.
Waarvoor je hem gebruikt
Deze mal is bedoeld voor houtbewerking waarbij je sterke en nette hoekverbindingen wilt maken, bijvoorbeeld:
- Lades en laatjes — de klassieke toepassing voor zwaluwstaarten;
- Kisten, kastjes en dozen — voor duurzame en decoratieve hoeken;
- Meubelonderdelen — waar zowel stevigheid als een verzorgd uiterlijk telt;
- Fijn houtwerk en ambachtelijke projecten — waar een handgemaakte look gewenst is.
Je verwerkt er massief hout mee; de dikte van het materiaal en de verbindingsmaat bepalen mee welke stukken je aan elkaar kunt frezen (zie de specificaties voor de exacte maten).
Praktisch gebruik en zo kies je
Klem het werkstuk stevig vast in de mal en zorg dat de delen goed uitgelijnd staan; nauwkeurig opspannen is bepalend voor een strak eindresultaat. Gebruik een zwaluwstaartfrees en kopieerring die passen bij de verbindingsmaat van de mal, en stel de freesdiepte af op de dikte van je hout. Werk met rustige, gelijkmatige bewegingen langs de geleidingen.
Maak altijd eerst een proefverbinding in een reststuk voor je het echte werk aanpakt. Zo controleer je of pen en gat mooi in elkaar sluiten en kun je de instellingen bijstellen zonder je definitieve werkstuk te verspillen. Let bij het kiezen op de verbindingsmaat en de maximale breedte, en op de houtdikte die de mal aankan.
